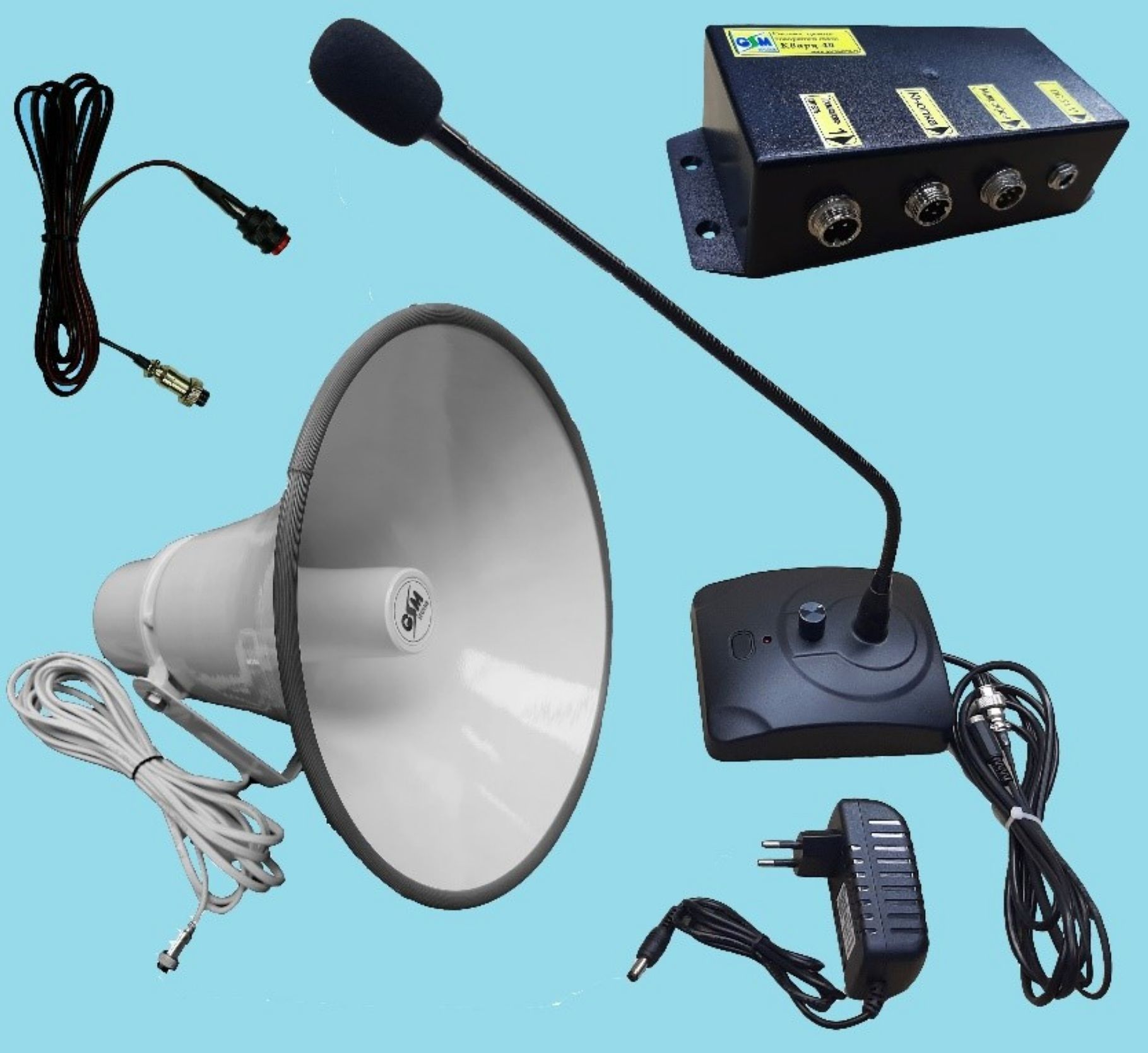

Системы громкоговорящей связи.

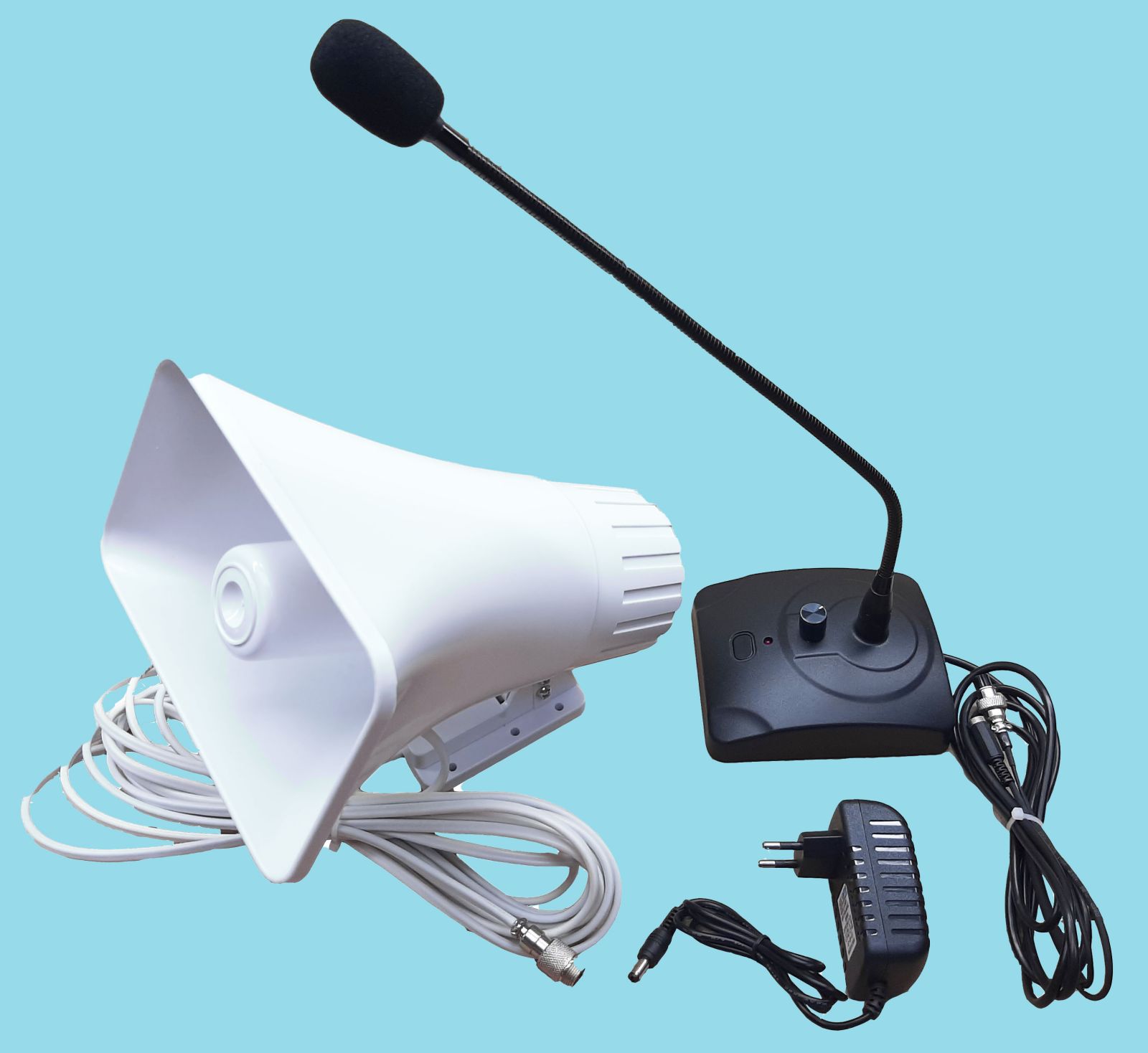

                              «Малахит -40»  скачать паспорт

                                                            комплект 12 060 руб. , ( пульт микрофонн,рупорный громкоговоритель,  блок питания ,соединительные провода)



Комплект предназначен для оснащения небольших АЗС, автостоянок, цехов , в местах где необходима громкая трансляция речи.

Преимущества:

  • обеспечивает  качественную и громкую трансляцию речи
  • в комплекте все необходимые провода и кабели (микрофонный кабель-2м,кабель громкоговорителя-6 м)
  • каждый кабель имеет разъем для подключения к микрофону или блоку управления,что позволяет позволяет смонтировать и подключить комплект на месте за несколько минут.

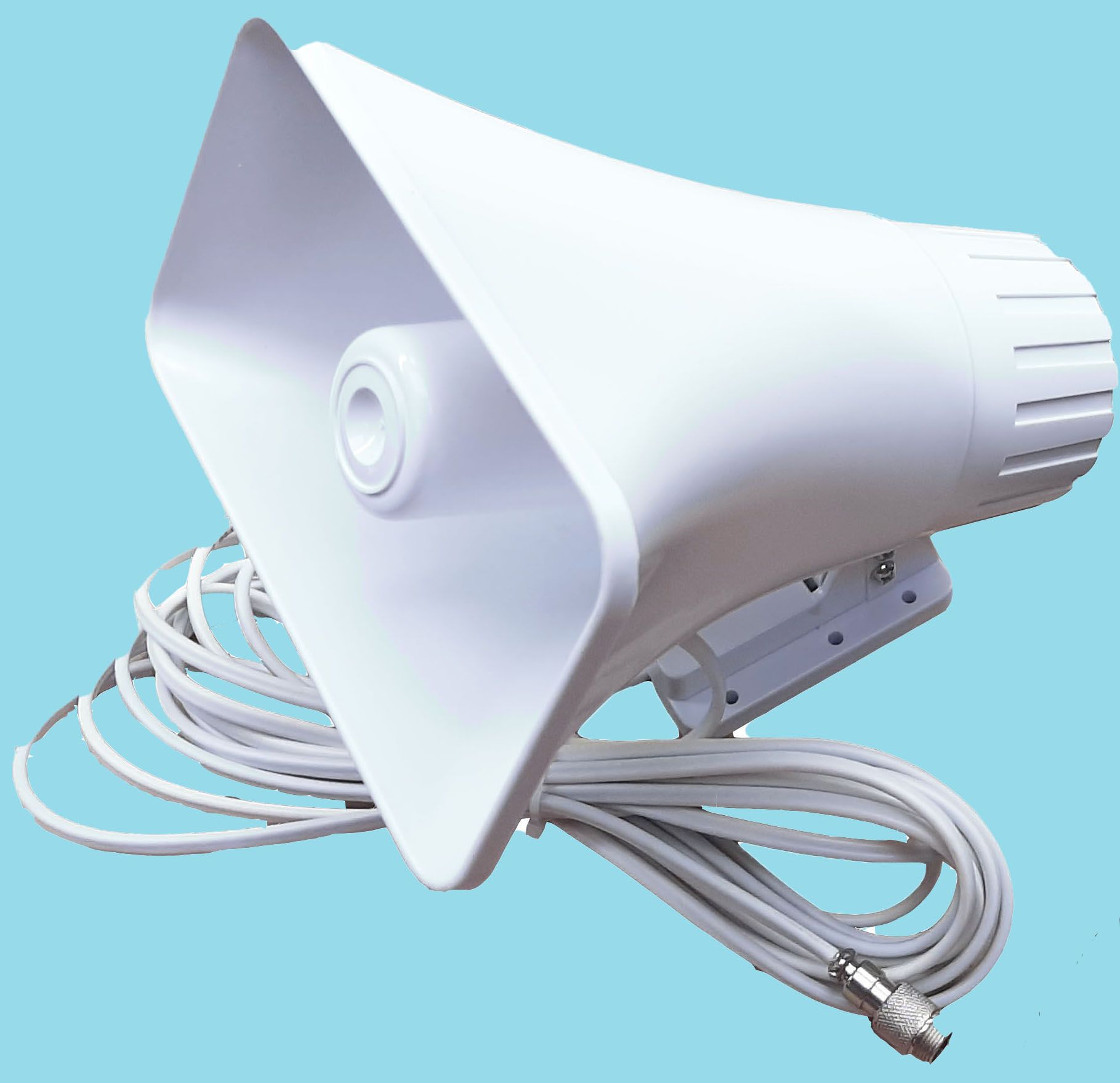

  • компактный  рупорный громкоговоритель из ABS пластика
  • проста в монтаже(все соединительные кабеля  с разъемами в комплекте).
  • применение усилителя класса "D",высокая эффективность и миниатюрность.
  • световая индикация режима "микрофон включен"
  • питание от сети в 220В позволяет подключить комплект в любом помещении здания.
  • площадь оповещения :
    - в помещениях  до 100кв.м.
    - на прилегающей территории до 100 кв.м(в зависимости от  фонового шума).

Технические характеристики:

         1. Номинальное напряжение и частота сети 100-250 В,50 Гц.

          2. Напряжение  питания УНЧ DC 24 B.

         3 . Выходная звуковая мощность УНЧ на нагрузке 8 ом (RMS)   2 х 40Вт (по требованию закзчика  изделие может дополнительно

 комплектоваться вторым рупорным громкоговорителем и разъемом для его подключения ) .

         4. Полоса воспроизводимых частот  УНЧ 90-18000 Гц

         5. Рупорный громкоговоритель:  ABS пластик ,40 Вт, импеданс 8 ом, полоса воспроизводимых частот 180-6500 Гц,

размеры (L x H): 200 x 115 х 240 мм .

         6. Уровень максимального звукового давления на расстоянии одного метра от  рупора,  не менее  110 дБ

         7. Максимальная мощность потребления не более 45 Вт (один громкоговоритель).

         8 . Температура эксплуатации  : пульт микрофонный или тангента    -от -5 до 45°С, рупорный громкоговоритель  -от -40 до 45°С.





Пульт микрофонный        Рупорный громкоговоритель               Блок питания                                            Тангента



Для монтажа комплекта "Малахит-40" на объекте необходимо:

  • закрепить рупорный громкоговоритель на возвышении (стена,кровля,столб)
  • проложить кабель от громкоговорителя до места установки микрофонного пульта  или тангенты

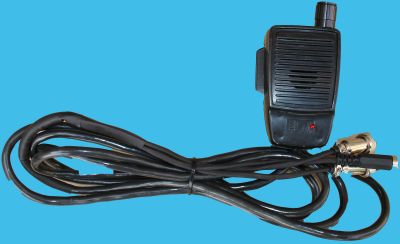

  • если коплектация с тангентой,закрепить держатель тангенты на вертикальной поверхности
  • подключить разъемы микрофонного пульта или тангенты к ответной части разъемов блока питания и громкоговорителя
  • подключить сетевую вилку блока питания в розетку сети 220 вольт.

   Устройство готово к работе.

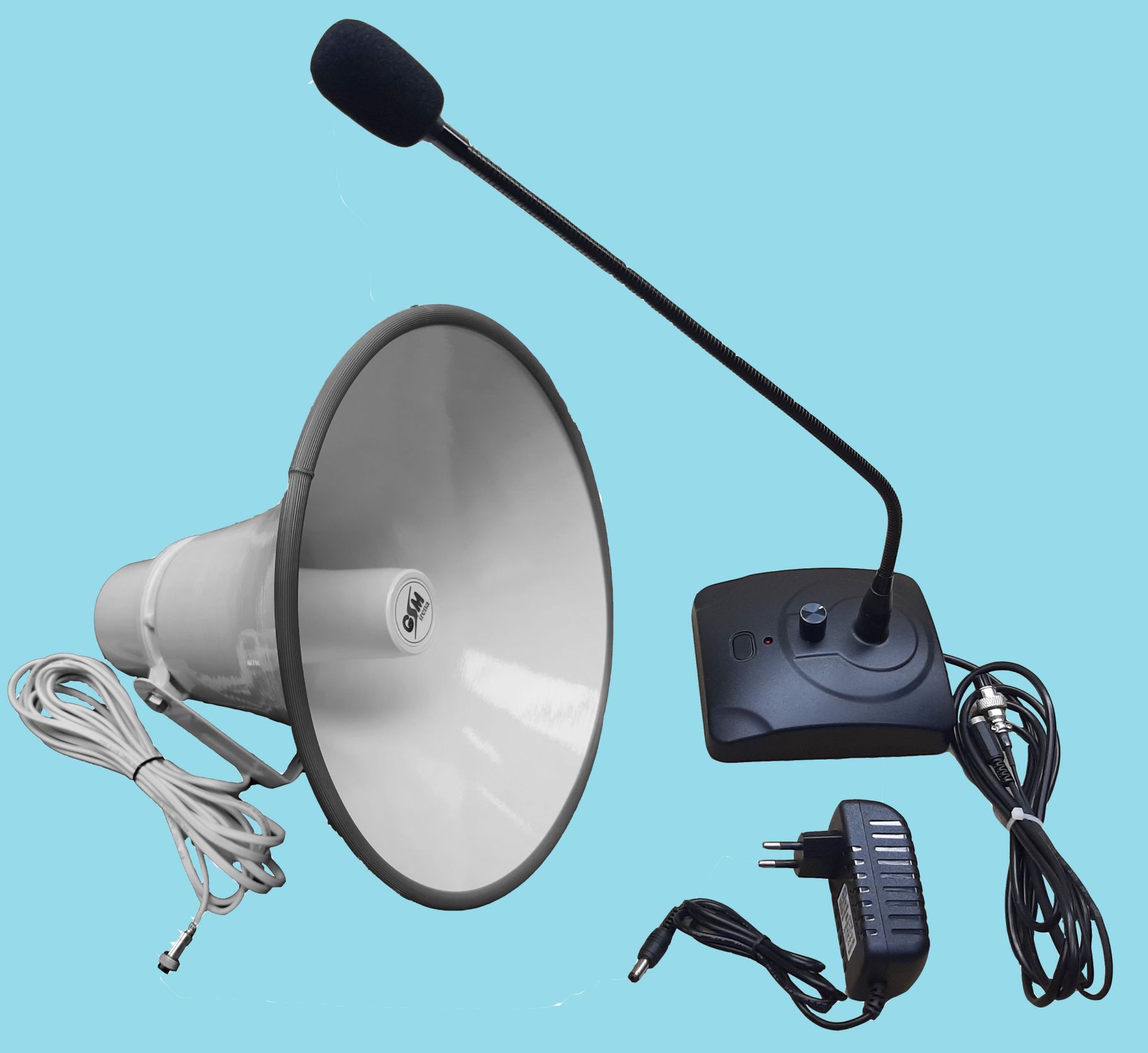

                                    «Аметист-40»   скачать паспорт

                                                                                                                                 комплект 16 630 руб. , ( пульт микрофонный или тангента ,рупорный громкоговоритель,

                                                                                                                                                                                             блок питания ,соединительные провода)



      Комплект предназначен для оснащения АЗС, автостоянок, цехов ,парков, в местах где необходима громкая трансляция речи.

Преимущества:

  • обеспечивает  качественную и громкую трансляцию речи
  • в комплекте все необходимые провода и кабели (микрофонный кабель-2м,кабель громкоговорителя-6 м)
  • каждый кабель имеет разъем для подключения к микрофону или блоку управления,что позволяет позволяет смонтировать и подключить комплект на месте за несколько минут.
  • полноразмерный рупорный громкоговоритель
  • проста в монтаже(все соединительные кабеля  с разъемами в комплекте).
  • применение усилителя класса "D",высокая эффективность и миниатюрность.
  • световая индикация режима "микрофон включен"
  • питание от сети в 220В позволяет подключить комплект в любом помещении здания.
  • площадь оповещения :
    - в помещениях  до 250кв.м.
    - на прилегающей территории до 250 кв.м(в зависимости от  фонового шума).

Технические характеристики:

         1. Номинальное напряжение и частота сети       100-250 В,50 Гц.

         2. Напряжение  питания УНЧ     DC 24 B.

         3. Выходная звуковая мощность УНЧ на нагрузке 8 ом (RMS)   2 х 50Вт(по требованию закзчика  изделие может дополнительно комплектоваться вторым рупорным громкоговорителем и разъемом для его подключения ) .

         4. Полоса воспроизводимых частот  УНЧ   90-18000   Гц

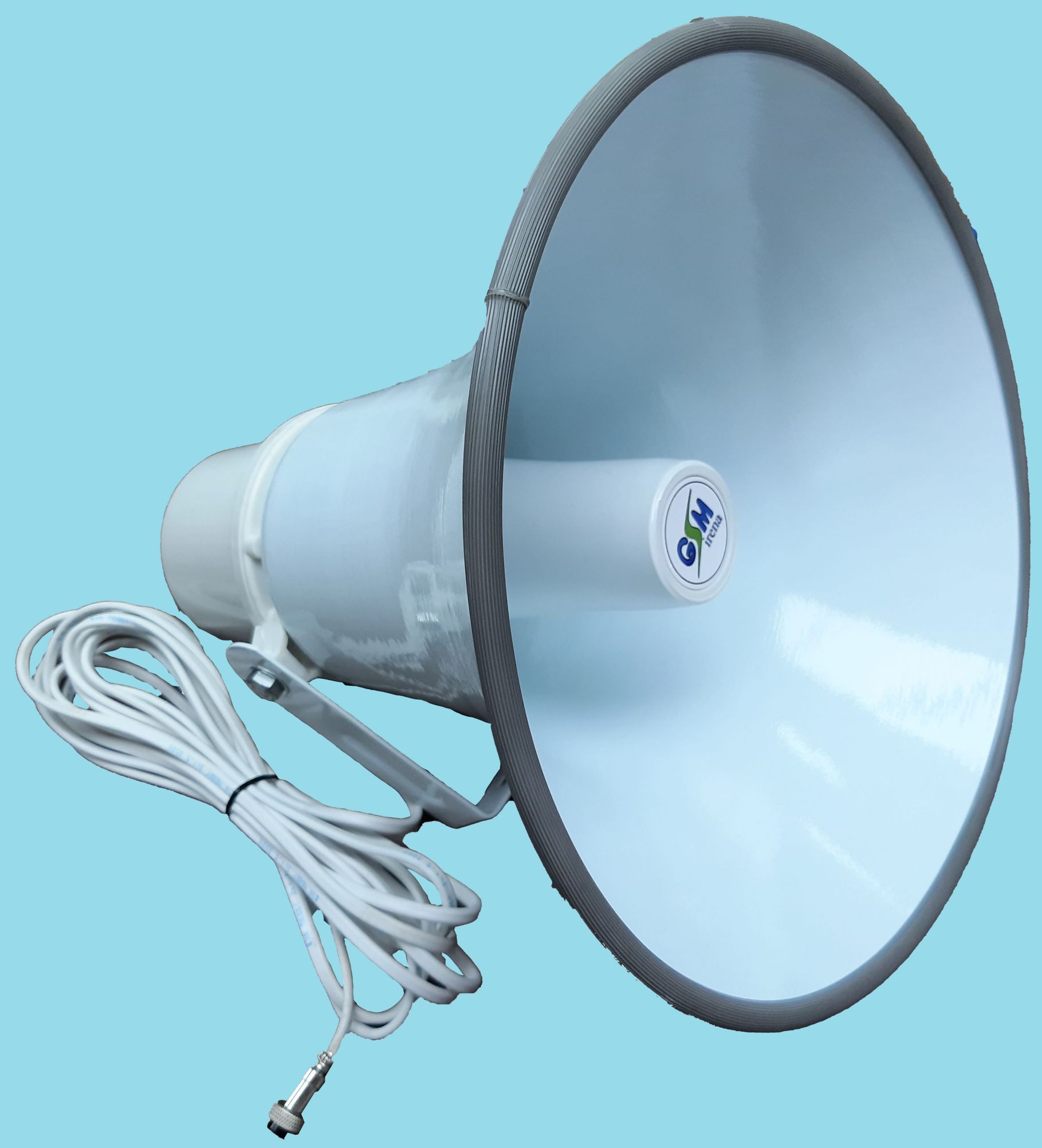

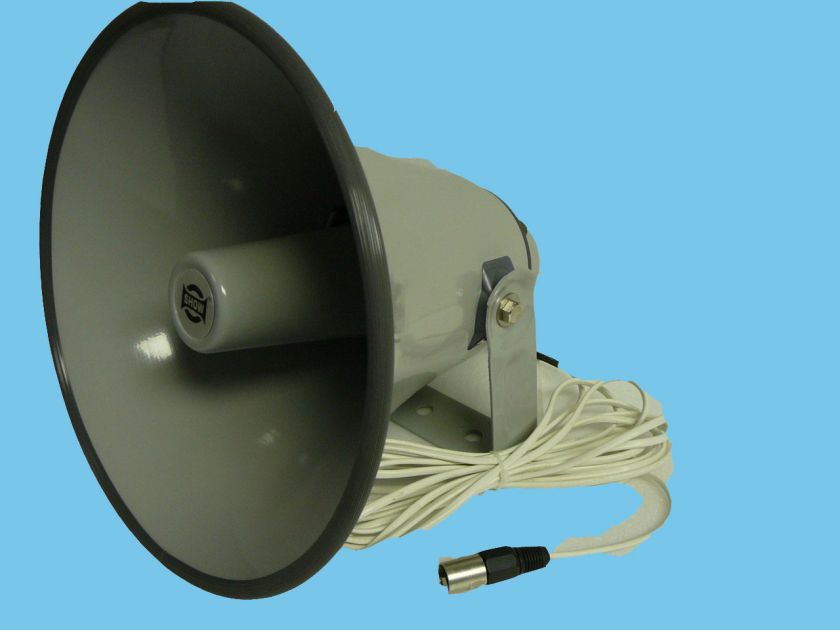

         5. Рупорный громкоговоритель:  ТС-1240,  металл.,40 Вт,импеданс 8 ом,полоса воспроизводимых частот 180-6500   Гц,  диаметр  рупора : 312 мм ,размеры (L x H): 312 x 340 мм .

         6. Уровень максимального звукового давления на расстоянии одного метра от  рупора,  не менее   120 дБ

         7. Максимальная мощность потребления не более 45 Вт(один громкоговоритель).

         8 . Температура эксплуатации  : пульт микрофонный или тангента   -от -5 до 45° С, рупорный громкоговоритель  -от -40 до 45° С.

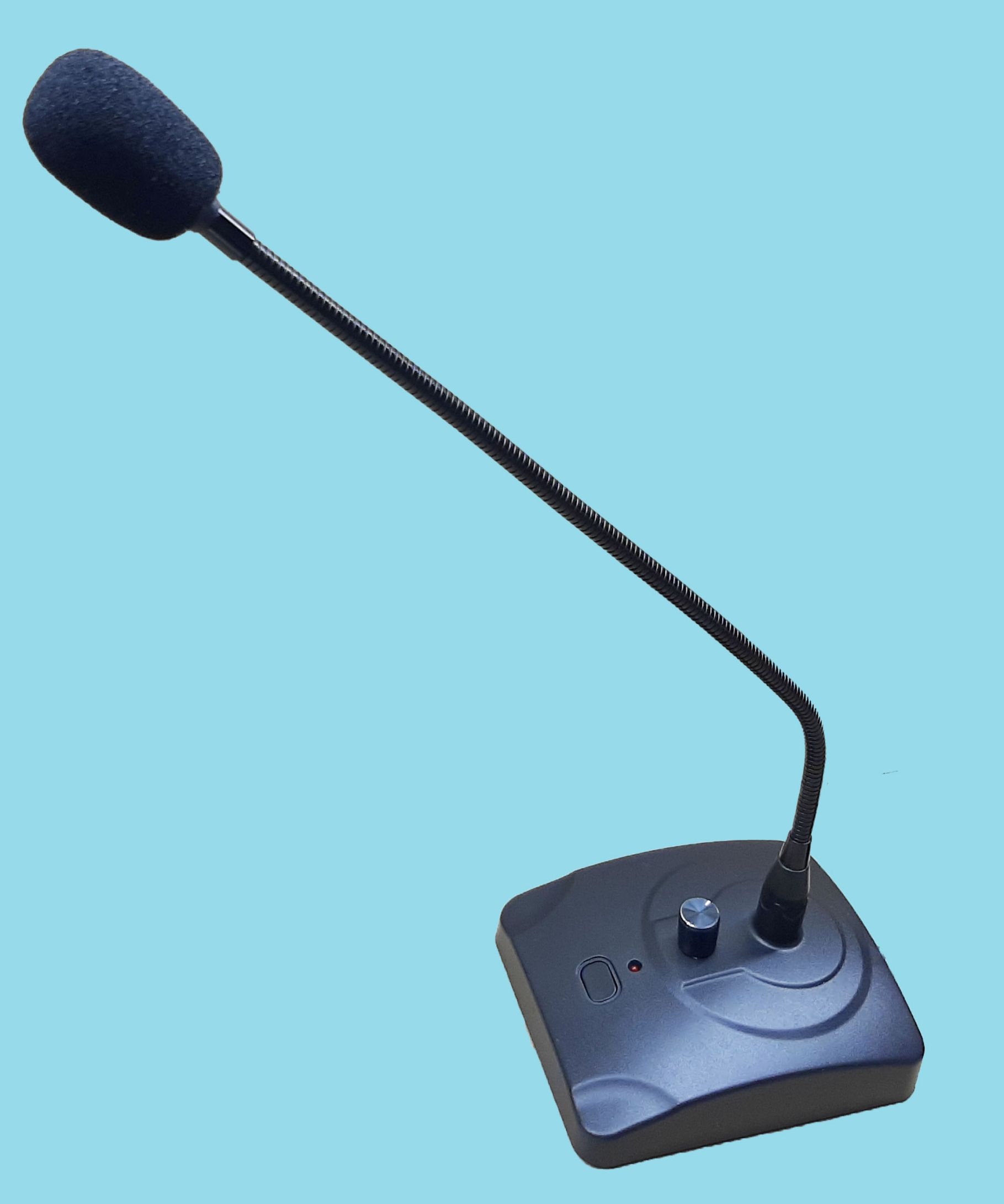

    Пульт микрофонный   Рупорный громкоговоритель                    Блок питания                Тангента



Для монтажа комплекта "Аметист-40" на объекте необходимо:

  • закрепить рупорный громкоговоритель на возвышении (стена,кровля,столб)
  • проложить кабель от громкоговорителя до места установки микрофонного пульта  или тангенты
  • если коплектация с тангентой,закрепить держатель тангенты на вертикальной поверхности
  • подключить разъемы микрофонного пульта или тангенты к ответной части разъемов блока питания и громкоговорителя
  • подключить сетевую вилку блока питания в розетку сети 220 вольт.

   Устройство готово к работе.

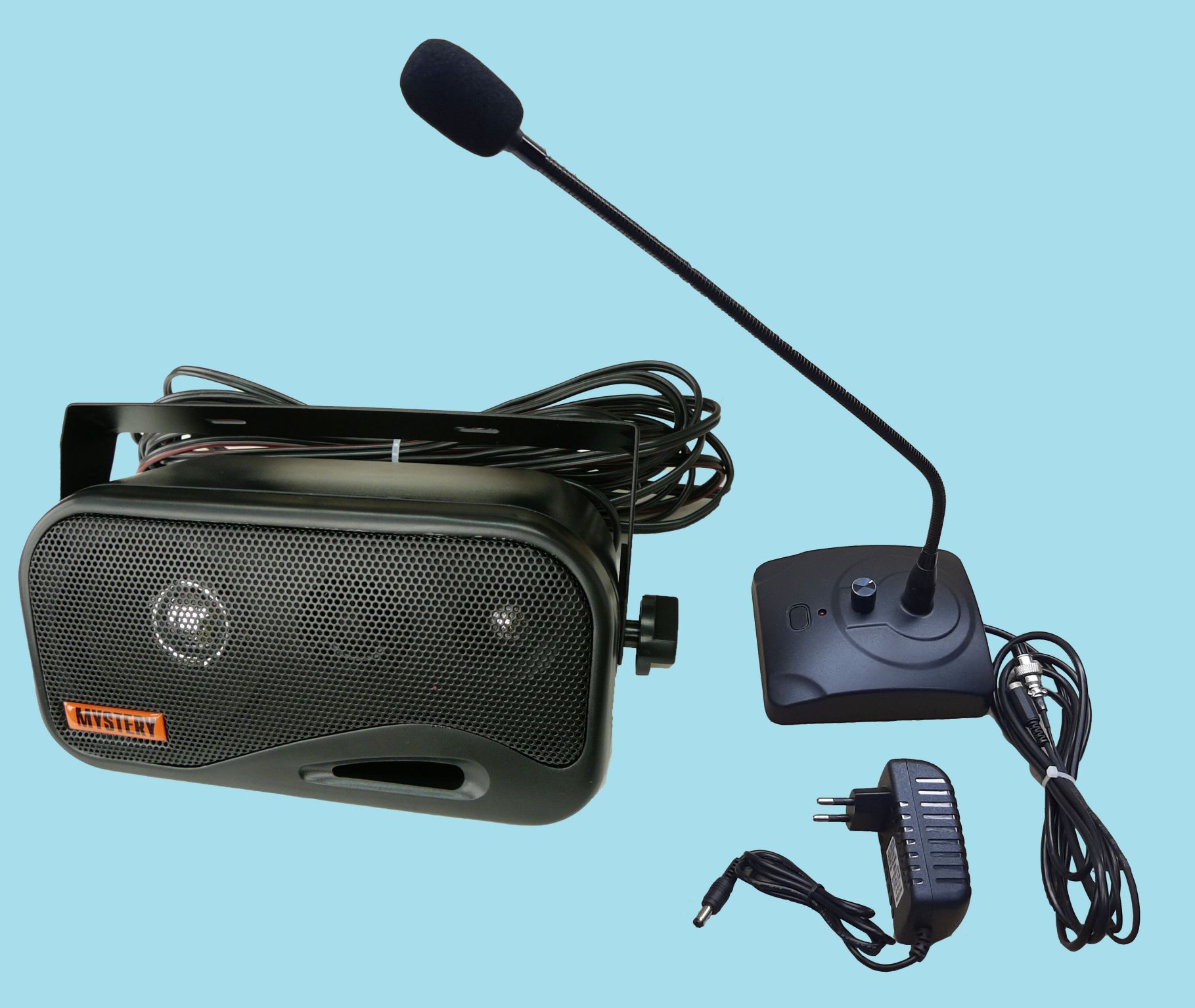

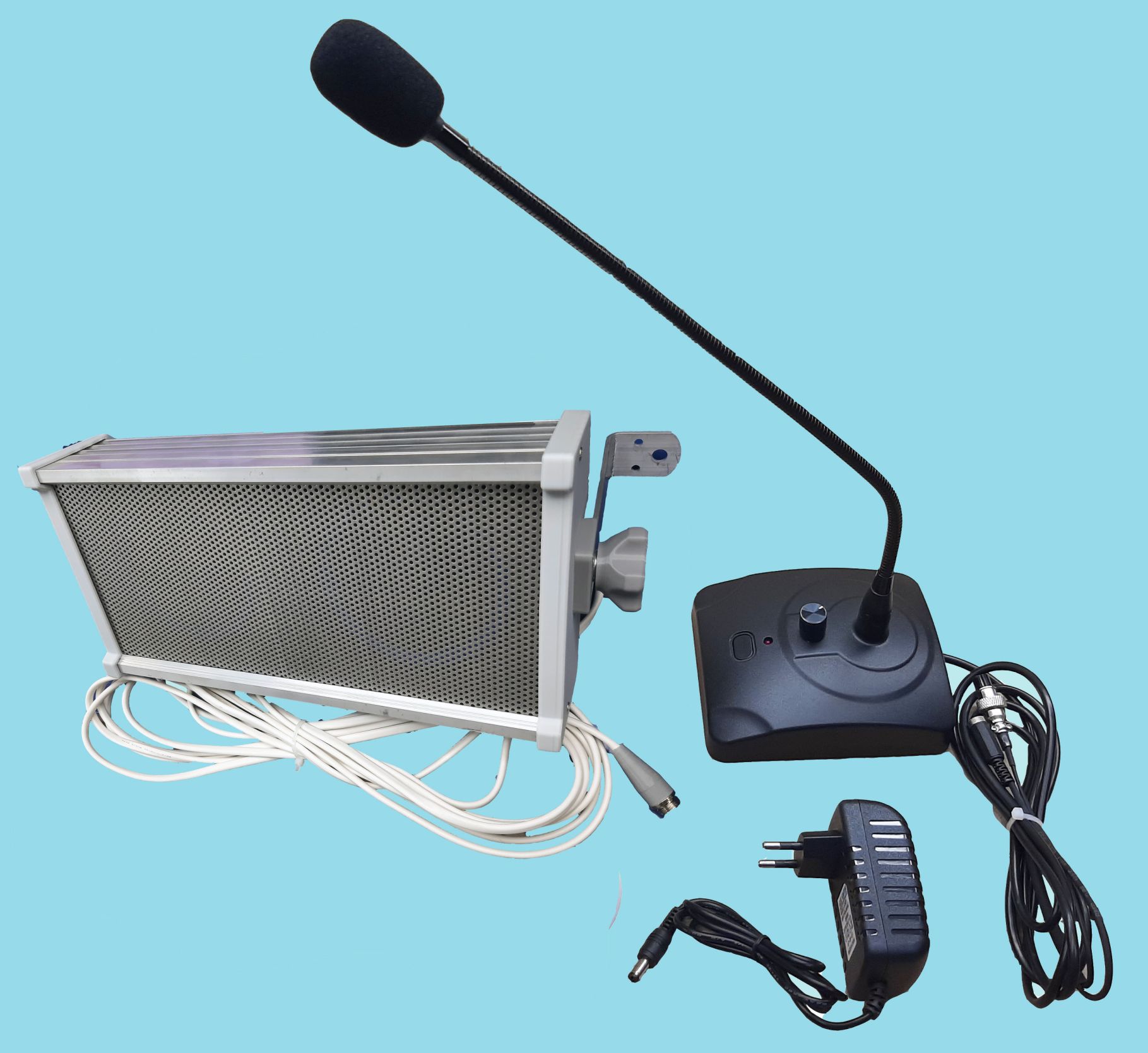

                                   «Опал-40»  скачать паспорт

                                                             комплект 15 720 руб. , ( пульт микрофонный,трехполосная звуковая колонка с настенным     креплением, блок питания ,соединительные провода)









Комплект предназначен для установки   на рецепшенах ,в больницах,поликлиниках,вокзалах ,  в местах где необходима громкая трансляция речи.





Преимущества:

  • трехполосная акустика обеспечивает  естественную  и громкую трансляцию речи
  • в комплекте все необходимые провода и кабели (микрофонный кабель-2м,кабель громкоговорителя-6 м)
  • каждый кабель имеет разъем для подключения к микрофону или блоку управления,что позволяет позволяет смонтировать и подключить комплект на месте за несколько минут.
  • современный дизайн
  • проста в монтаже(все соединительные кабеля  с разъемами в комплекте).
  • применение усилителя класса "D",высокая эффективность и миниатюрность.
  • световая индикация режима "микрофон включен"
  • питание от сети в 220В позволяет подключить комплект в любом помещении здания.
  • площадь оповещения :
    - в помещениях  до 100кв.м.



Технические характеристики:

         1. Номинальное напряжение и частота сети 100-250 В,50 Гц.

         2. Напряжение  питания УНЧ DC 12-24 B.

         3. Выходная звуковая мощность УНЧ на нагрузке 4 ом (RMS)   2 х 50Вт(по требованию заказчика  изделие может дополнительно

комплектоваться второй  акустической системой  и разъемом для ее подключения ) .

         4. Полоса воспроизводимых частот  УНЧ 90-20000 Гц

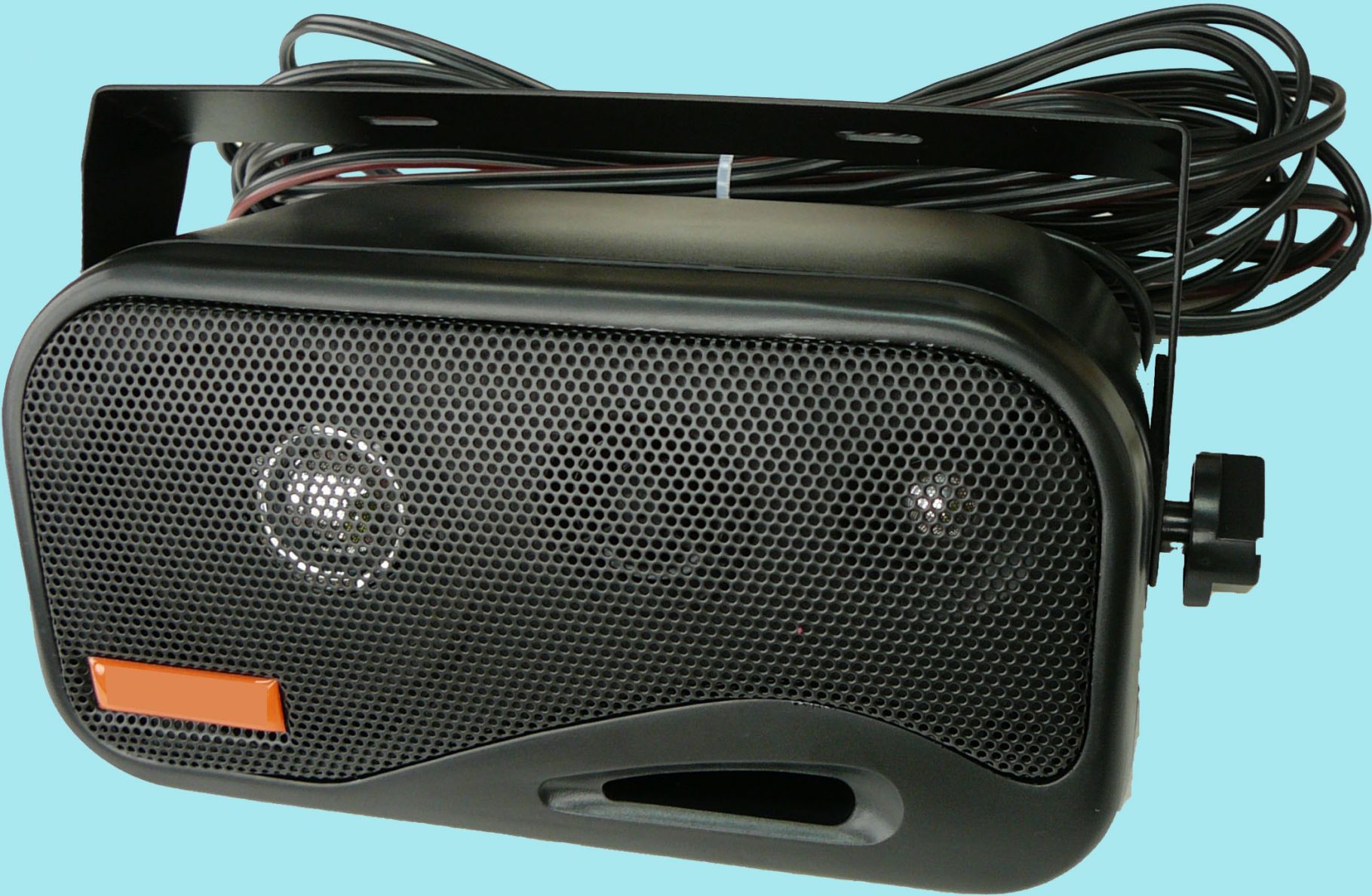

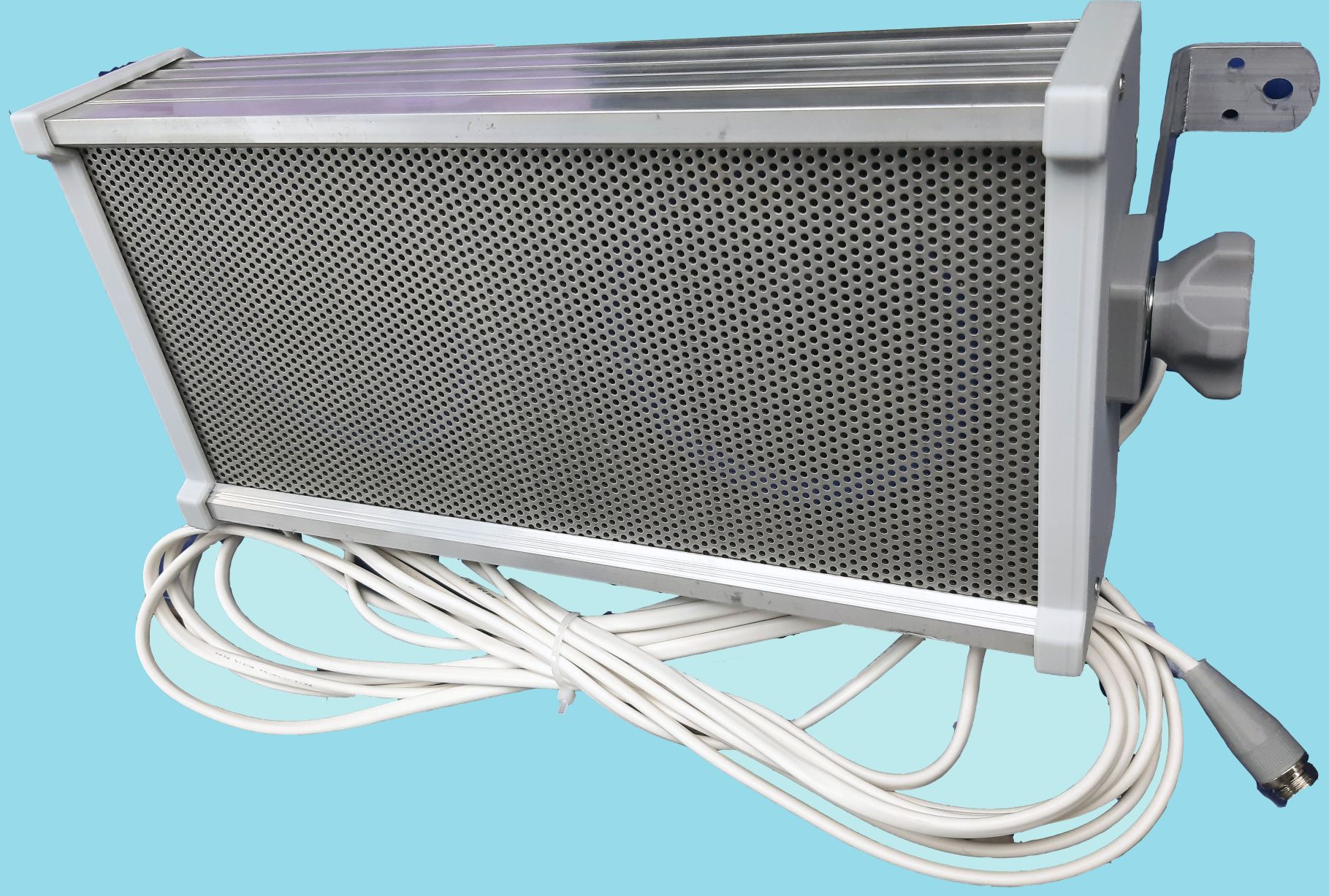

         5. Трехполосная акустическая система,  металл.-пластик, 35 Вт,импеданс 4 ом,полоса воспроизводимых частот 100-20000Гц,

размеры (L x H): 210 x 130мм .

         6. У ровень максимального звукового давления на расстоянии одного метра от  рупора, не менее  110 дБ

         7. Максимальная мощность потребления не более 45 Вт(один громкоговоритель).

         8 . Температура эксплуатации    -от -5 до 45°С.

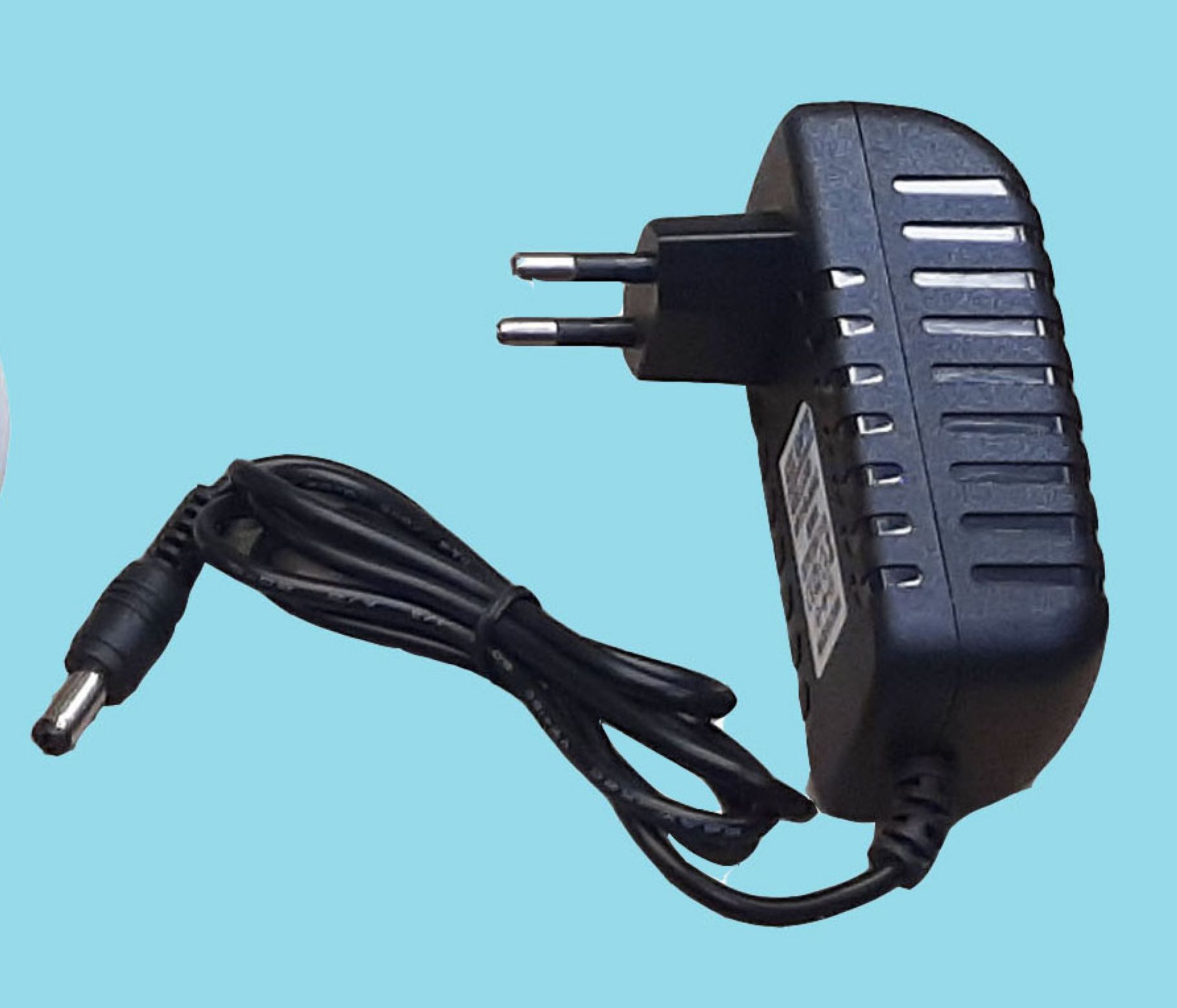

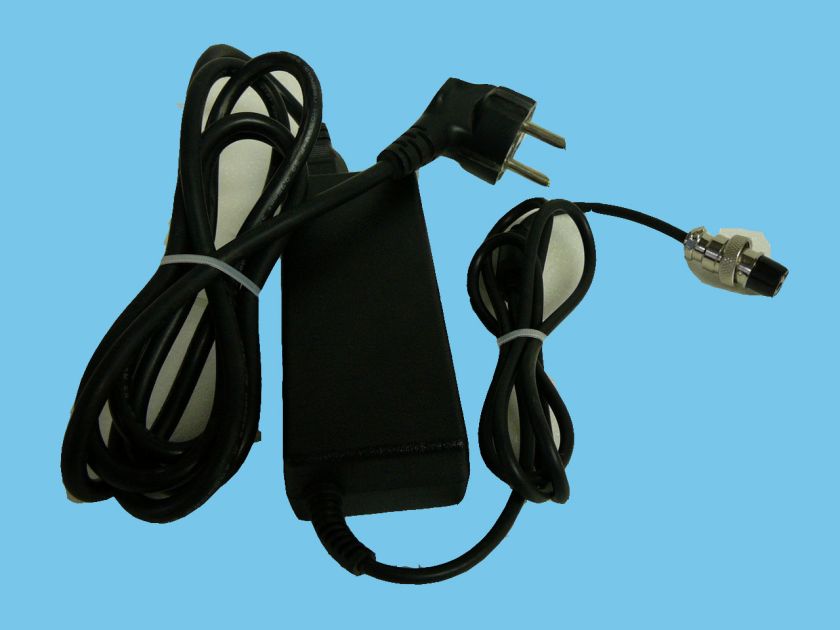

                    Блок питания                                                               Пульт микрофонный                                                                             Акустическая система



Для монтажа комплекта "Опал-40" на объекте необходимо:

  • закрепить звуковую колонку на стене или полке
  • проложить кабель от акустической системы  до места установки микрофонного пульта
  • подключить разъемы микрофонного пульта к ответной части разъемов блока питания и акустической системы
  • подключить сетевую вилку блока питания в розетку сети 220 вольт.

   Устройство готово к работе.

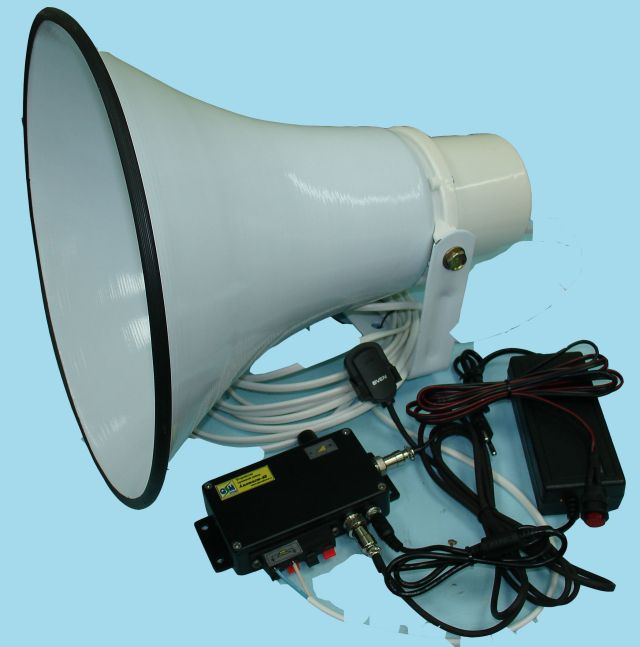

                              «Кварц -40»  скачать паспорт

                                                                          комплект 16 920 руб. , ( может комплектоваться -активным микрофоном с прищепкой,настольным микрофоном или тангентой, рупорный громкоговоритель с металлическим рупором,силовой блок,   элемент управления -может коплектоваться  кнопкой включения громкой связи или ножной педалью,  блок питания ,соединительные провода)

Комплект предназначен для  подачи звуковых сигналов при работе кранового оборудования .

Преимущества:

  • обеспечивает  качественную и громкую трансляцию речи
  • в комплекте все необходимые провода и кабели (микрофонный кабель-2м,кабель громкоговорителя-6 м,кабель кнопки или педали- 3 м)
  • каждый кабель имеет разъем для подключения к микрофону или блоку управления,что позволяет позволяет смонтировать и подключить комплект на месте за несколько минут.
  • подачу предупреждающего сигнала -звонка или сирены (доп.опция)
  • возможность крепления микрофона на одежде крановщика
  • рупорный громкоговоритель с металлическим рупором
  • проста в монтаже(все соединительные кабеля  с разъемами в комплекте)
  • применение усилителя класса "D",высокая эффективность и миниатюрность
  • световая индикация режима "громкая связь  включена"
  • питание от сети в 220В
  • питание от бортовой сети автомобиля 12-24 вольт (доп.опция)



Технические характеристики:

         1. Номинальное напряжение и частота сети 100-250 В,50 Гц.

          2. Напряжение  питания УНЧ DC 24 B.

         3 . Выходная звуковая мощность УНЧ на нагрузке 8 ом (RMS)    40Вт (по требованию закзчика  изделие может дополнительно

 комплектоваться вторым рупорным громкоговорителем и разъемом для его подключения ) .

         4. Полоса воспроизводимых частот  УНЧ 90-18000 Гц

         5. Рупорный громкоговоритель: ТС-1240,  металл.,40 Вт,импеданс 8 ом,полоса воспроизводимых частот 180-6500   Гц,  диаметр  рупора : 312 мм ,размеры (L x H): 312 x 340 мм

         6. Максимальная мощность потребления не более 45 Вт (один громкоговоритель).

         7 . Температура эксплуатации  :  микрофон,силовой блок     -от -5 до 45°С, рупорный громкоговоритель  -от -40 до 45°С.

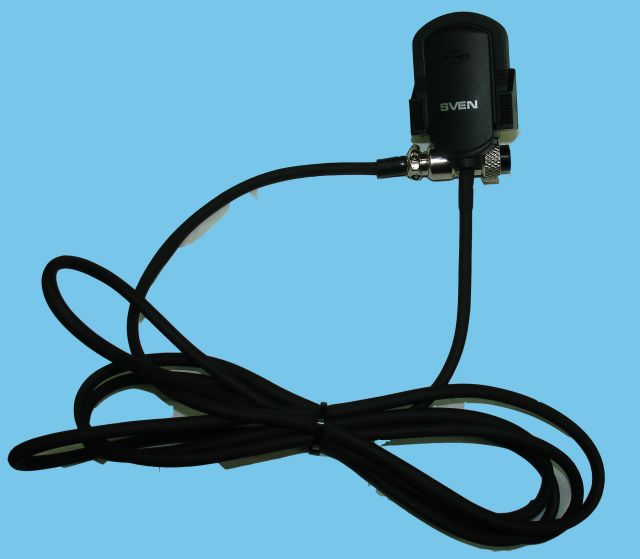

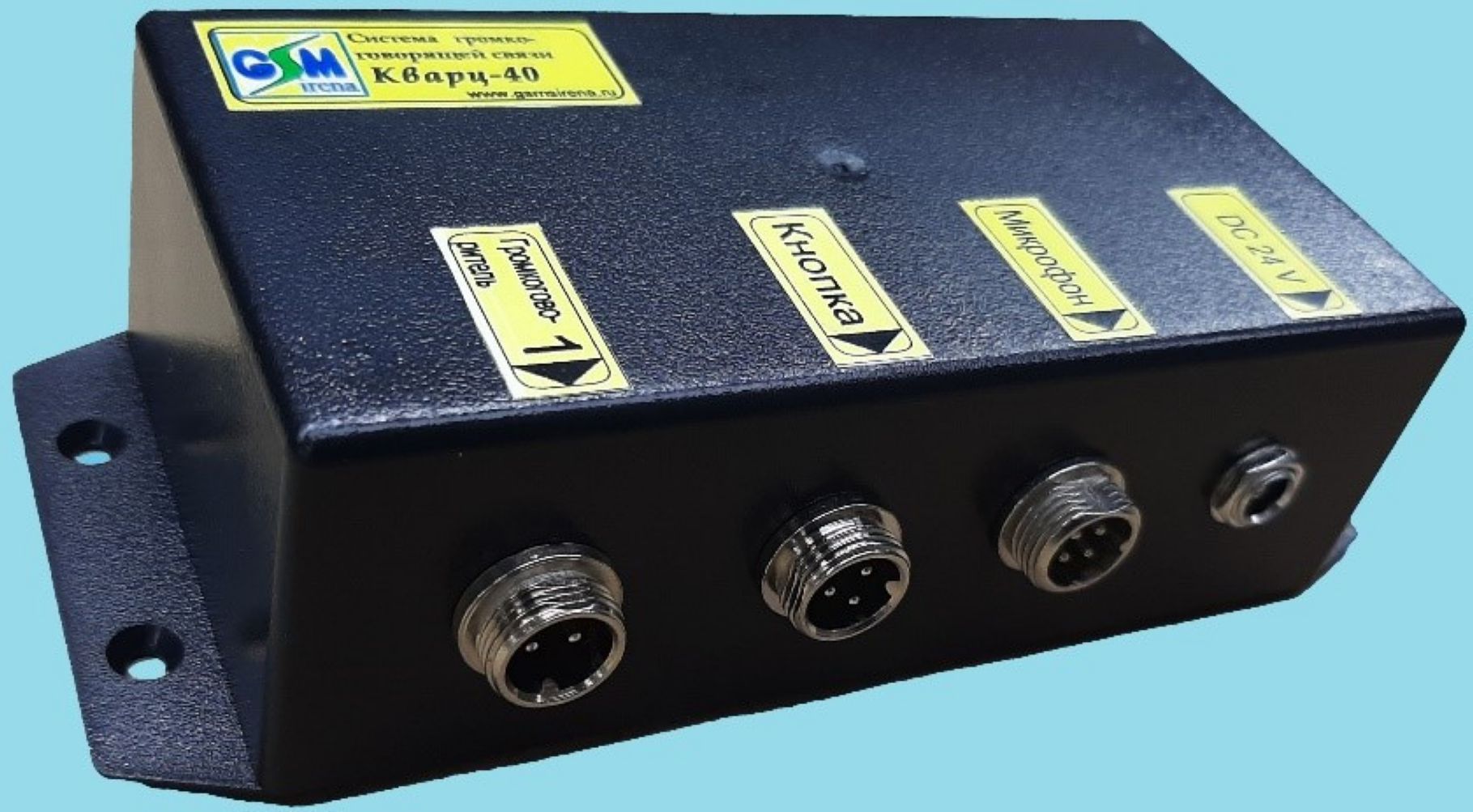

            Блок силовой                                        Микрофон петличный                                       Кнопка                                                        Громкоговоритель                                                        Микрофон настольный                              Тангента         Педаль ножная металл.



Для монтажа комплекта "Кварц-40" на объекте необходимо:

  • закрепить рупорный громкоговоритель на оборудовании
  • проложить кабель от громкоговорителя до места установки силового блока

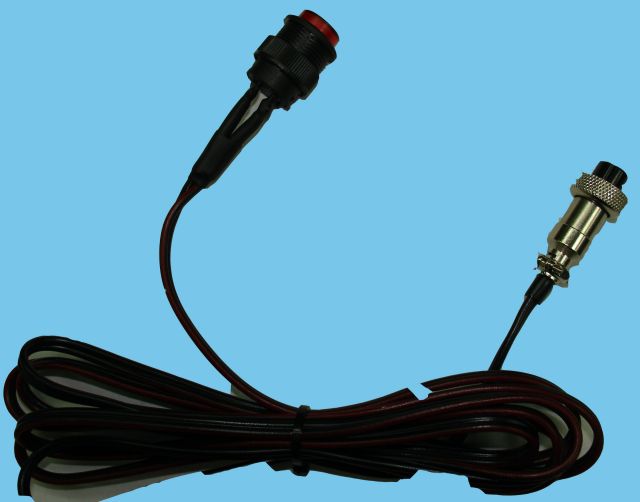

  • подключить разъем микрофона , кнопки включения громкой связи и блока питания , к ответной части силового блока
  • подключить сетевую вилку блока питания в розетку сети 220 вольт.

   Устройство готово к работе.









                        «Сапфир-40»

                                                               комплект 37 010 руб. , ( блок управления,пульт микрофонный,рупорный громкоговоритель,соединительные провода)



Устройство громкой связи УГС ” Сапфир-40” для АЗС, вокзалов, стадионов.



Предназначено для:

  •  громкой трансляции речи on-line,
  •  проигрывания рекламных аудиороликов,
  • подачи тревожных сигналов и речевых сообщений при ЧС

Комплектуется блоком управления, выносным микрофонным пультом, рупорным громкоговорителем(УГС ” Сапфир-40”-1 шт, УГС ” Сапфир-100”-2 шт, УГС ” Сапфир-200”-4 шт).

В режиме рекламы, устройство транслирует рекламное сообщение,циклично повторяя его .

Включение режима рекламы возможно:

  • вручную (тумблером)
  • от датчика движения (например на АСЗ от приехавшей машины)
  • по таймеру (вокзал, стадион).

    Вне зависимости от режима рекламы ,для подачи сообщения on-line,диктору необходимо включить микрофонный пульт(кнопкой) и произнести текст.Режим рекламы будет отключен, прозвучит сообщение диктора, после выключения микрофонного пульта ,продолжится трансляция рекламы. Режим оповещения при ЧС включается тумблером, расположенном на дверце блока управления. Звуковые файлы для рекламы и оповещения при ЧС хранятся SD картах памяти (2 шт.)

Технические характеристики:

         1. Номинальное напряжение и частота сети       100-250 В,50 Гц.

          2. Выходная звуковая мощность УНЧ на нагрузке 8 ом (RMS) 40Вт (по требованию заказчика  изделие может дополнительно комплектоваться двумя или четырьмя  рупорным громкоговорителями,мощность соответственно 100 и 200 Вт ) .

         3. Полоса воспроизводимых частот  УНЧ   90-18000   Гц

         4. Рупорный громкоговоритель:  ТС-1240, ТС-1440, металл.,40 Вт,импеданс 8 ом,полоса воспроизводимых частот 180-6500   Гц,  диаметр  рупора : 312-350 мм  .

         5. Уровень максимального звукового давления на расстоянии одного метра от  рупора,  не менее   120 дБ

         6. Максимальная мощность потребления не более 55 Вт(один громкоговоритель).

         7. Температура эксплуатации  : пульт микрофонный  -от -5 до 45° С, рупорный громкоговоритель  -от -40 до 45° С.







Модульные системы громкoговорящей связи.





Проводная система громкоговорящей связи (СГГС) – это вид связи для оперативной передачи информации посредством рупорного громкоговорителя или акустической системы. Предназначена для построения системы одностороннего оповещения сотрудников в любом месте предприятия, в штатных и аварийных ситуациях. Модульная конструкция позволяет конфигурировать оборудование в зависимости от конкретного проекта. Большинство задач можно решить в рамках одного оборудования, что снижает стоимость и повышает надёжность. Основой проводной системы односторонней громкоговорящей связи "Орхидея-40" является модуль"Орхидея-40 м".К каждому модулю СГГС подключаются: микрофон или тангента,рупорный громкоговоритель,выносной блок питания,соединительный кабель от предыдущего модуля ,соединительный кабель к  следующему модулю СГГС.

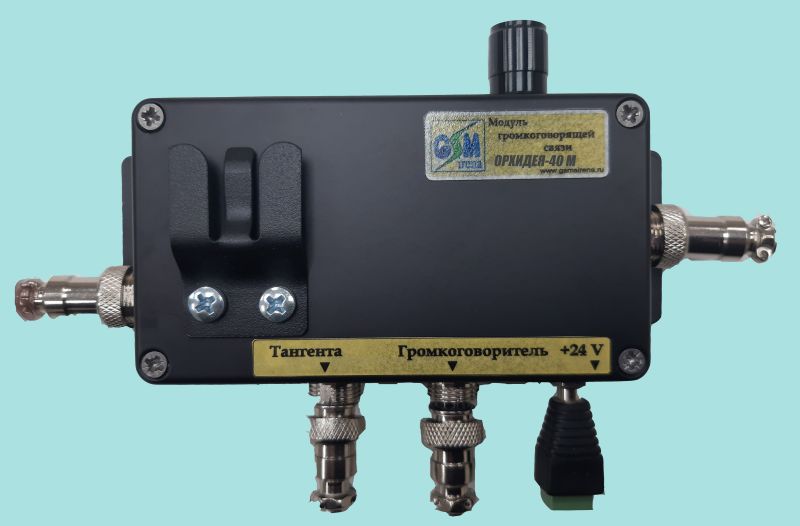

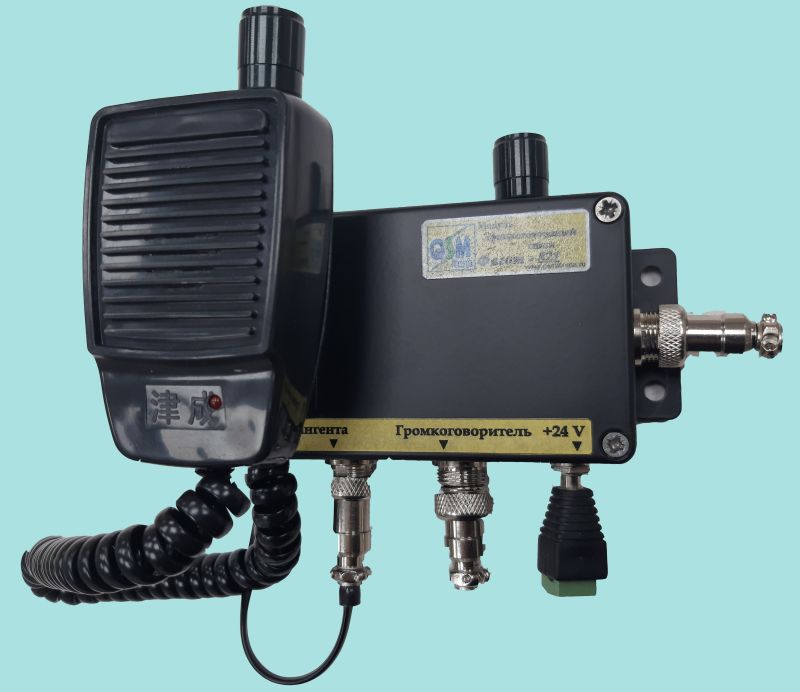

Модуль выполнен в металлическом корпусе  115х65х30 мм.На модуле СГГС расположены разъемы для подключения, регулятор громкости, крепление тангенты.  Выходная звуковая мощность (RMS) 40 Вт .Возможно исполнение модуля с выходной звуковой мощностью (RMS) 2х40 Вт(для подключения 2х громкоговорителей.)

Все подсоединения к модулю  (за исключения блока питания) осуществляются разъемами GX12:

·                             микрофонный пульт                                                       GX12-5

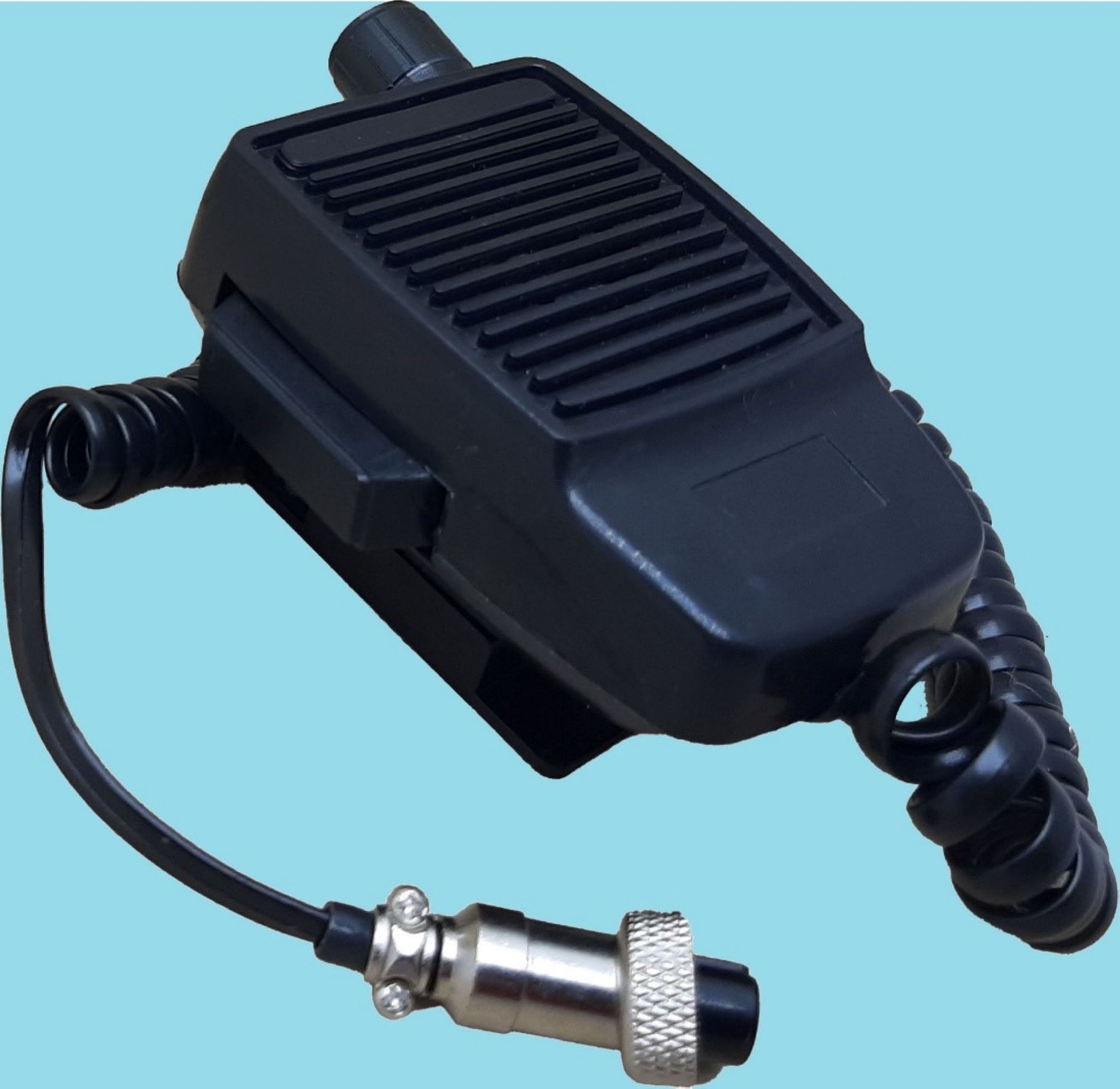

·                            тангента                                                                            GX12-5

·                             громкоговоритель  (максимальная мощность 40 Вт)     GX12-3

·                             соединительные провода (от других модулей СГГС)    GX12-4





В модуле происходит:

·        усиление звукового сигнала от микрофона или тангенты, для вывода на рупорный громкоговоритель

·        усиление звукового сигнала от других аналогичных модулей из СГГС, для вывода на рупорный громкоговоритель

·        транзит звукового сигнала на другие аналогичные модули из СГГС

Используя комплектующие СГГС "Орхидея-40" можно в сжатые сроки и с минимальными вложениями организовать СГГС на больших площадях(до 3000 кв.м,в зависимости от уровня фонового шума), с протяженностью цепочки модулей "Орхидея-40 м" до 500 м,при последовательном соединении и количестве модулей не более 6 шт. Четырёхпроводной соединительный кабель (для соединения модулей), тангента, микрофон, рупорный громкоговоритель, блок питания оборудованы быстросъемным разъемом.

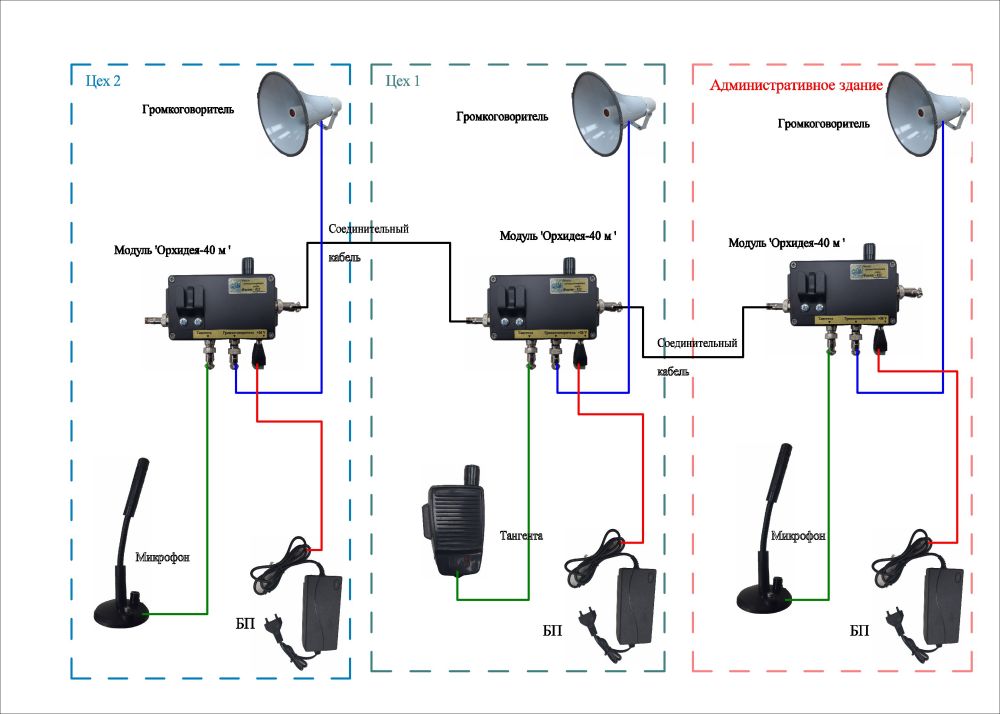

                                                           Пример построения СГГС.

Для расчета стоимости комплекта СГГС необходимо знать:

·        требуемое количество модулей"Орхидея-40 м» (стоимость модуля 40 Вт- 19 300  руб, модуль 2х40 Вт -23 740  руб )

·        количество тангент (стоимость тангенты -3100 руб )

·        количество микрофонов (стоимость микрофона, длина кабеля 2м -3 720 руб )

·        количество громкоговорителей (стоимость громкоговорителя -6 190 руб )

·        длину подсоединительных кабелей микрофонов, если требуется длина больше стандартной (1п. метр кабеля -76 руб )

·        длину соединительных кабелей для модулей (1п. метр кабеля -36 руб )

·        длину подсоединительных кабелей громкоговорителей (1п. метр кабеля -50 руб )

Комплект СГГС поставляется максимально готовым к монтажу. Необходимо лишь закрепить громкоговорители и модули, подсоединить разъемы, подключить блоки питания к сети 220 В, после этого СГГС можно пользоваться.
